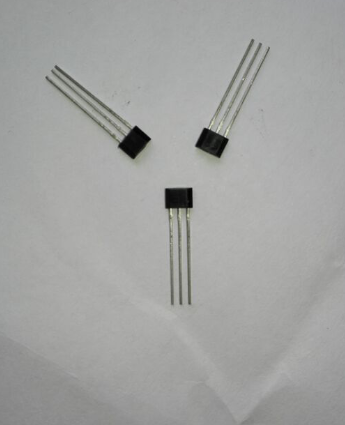

 HS4010HA是一个高集成的，耐高压，高精度的双极锁存型开关霍尔传感器，主要用于无刷马达的电子换向。该产品包括一个电压调节单元，温度补偿单元，动态偏置消除单元，达到20mA的集电极开路输出。它采用了独特的温补电路，工作温度范围为-40到180度。

     它采用了独特的专利耐压技术，使得工作电压80VDC可以耐1秒钟以上,负向工作电压-70VDC可以耐1秒钟以上，持续供电可达65VDC和-35VDC,动作磁场和释放磁场不受任何影响。

  双极锁存型开关霍尔传感器(bipolar)，是指只有当S极磁场靠近传感器标记面时,且磁场强度B大于动作磁场Bop时，霍尔输出为低电平；当只有当N极磁场靠近传感器标记面时，且磁场强度B小于释放磁场Brp时，霍尔输出为高电平。当以上这2个条件没有发生时，霍尔的输出会锁存在上一个状态，不会变化。

 高精度的霍尔传感器，是指在常温下，动作点和释放点的绝对值差值很小，产品对称性能非常高。
