HS4021 耐高压,高灵敏度,带温补的 S 极单极型开关霍尔传感器

总体描述：

HS4021是一个高集成的,耐高压,高灵敏度,带温补的单极型开关霍尔传感器，该产品包括一个电压调节单元,温度补偿单元,动态偏置消除单元,达到20mA的集电极开路输出。它采用了独特的温补电路,工作温度范围为-40到150度。

它采用了独特的专利耐压技术，使得工作电压80VDC可以耐1秒钟以上,负向工作电压-75VDC可以耐1秒钟以上，持续供电可达65VDC和-35VDC,动作磁场和释放磁场不受任何影响。

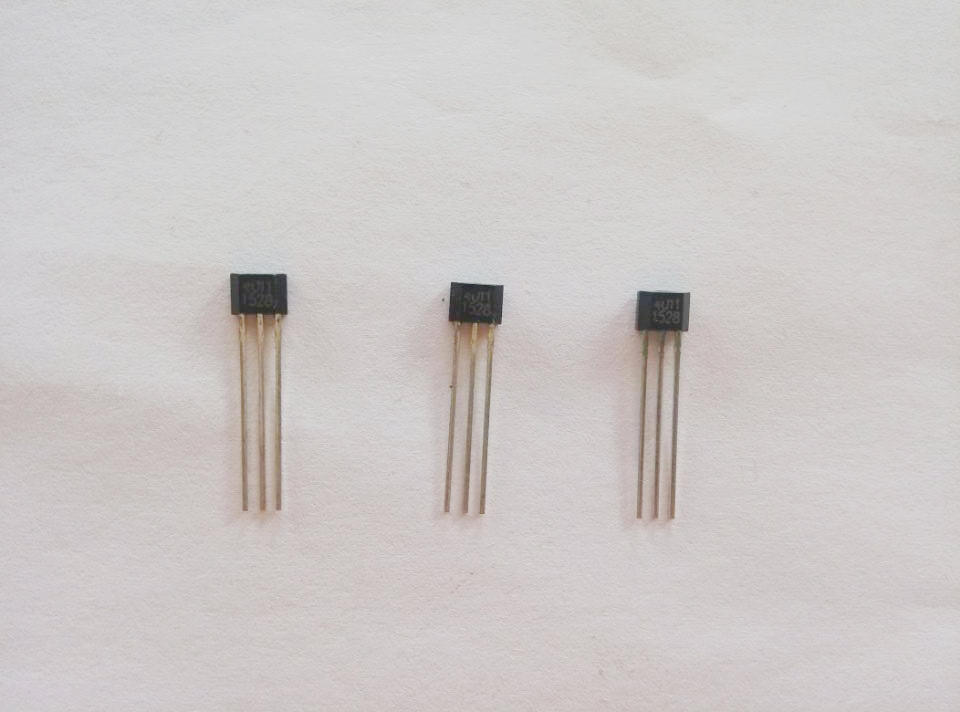

S极单极锁存型开关霍尔传感器，直插封装的HS4021A,它的磁特性是，当S极磁场靠近传感器标记面时,且磁场强度B大于动作磁场Bop时，霍尔输出为低电平；当S极磁场离开传感器标记面时，且磁场强度B小于释放磁场Brp时，霍尔输出为高电平。当以上这2个条件没有发生时，霍尔的输出会锁存在上一个状态，不会变化。

S极单极霍尔，指的是动作磁场为正(S极)，释放磁场也为正(S极)。

S极单极锁存型开关霍尔传感器，贴片封装的HS4021B,它的磁特性是，只有当S极磁场靠近传感器标记面时,且磁场强度B小于动作磁场Bop时，霍尔输出为低电平；当S极磁场离开传感器标记面时，且磁场强度B大于释放磁场Brp时，霍尔输出为高电平。当以上这2个条件没有发生时，霍尔的输出会锁存在上一个状态，不会变化。

HS4021是高灵敏度的开关霍尔传感器，以插件霍尔HS4021A为例，它的Bop典型值是60G,Brp典型值30G, 尤其适合于用在小磁场，要求高灵敏度的环境下。
